【AutoCAD】ブロックを解除！！状況によって方法はいろいろ

AutoCAD で複数の図形をひとつの塊にする方法があります。

ひとつはブロックで、もうひとつはグループです。

この記事では、ブロックをバラバラの図形に戻す方法を紹介します。

また、ブロックのままで、図形を変更する方法も紹介します。

　

分解［EXPLODE］コマンドで分解

ブロックを選択すると、ひとつの図形（ブロック）として認識されます。

AutoCAD には、ブロックを分解するための分解［EXPLODE］というコマンドがあります。

分解コマンドは、ホーム タブにあります。

分解コマンドを実行すると、「オブジェクトを選択」と聞かれます。

分解したいブロックを選択して、右クリックします。

すると、ブロックが分解されてバラバラの図形になります。

　

ブロックを分解できないときの対処方法

ブロック作成時に、分解を許可する／しない の設定があります。

分解を許可 にチェックを入れないで作成されたブロックは、分解することができません。

こんなときは、以下手順で「分解を許可」の設定を変更できます。

分解できないブロックをダブルクリックします。

• OK をクリックします。

  　
• すると、ブロック エディタという画面になります。
  プロパティ パレットが表示されていないときは、Ctrl+1キーを押して表示します。
  　

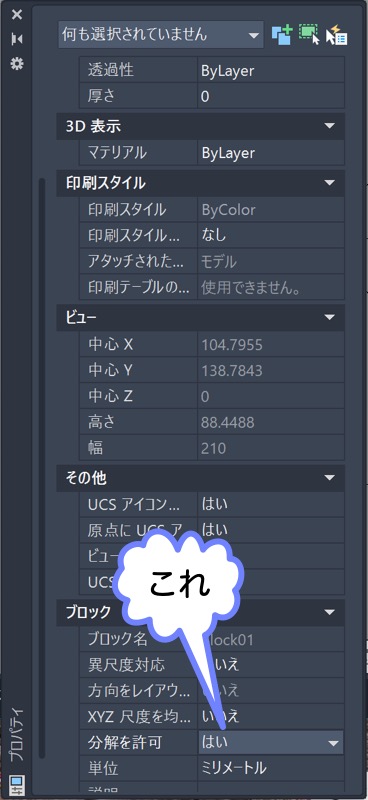

• 分解を許可 を はい に変更します。

  　
• リボンの右端にある エディタを閉じる をクリックします。

  　

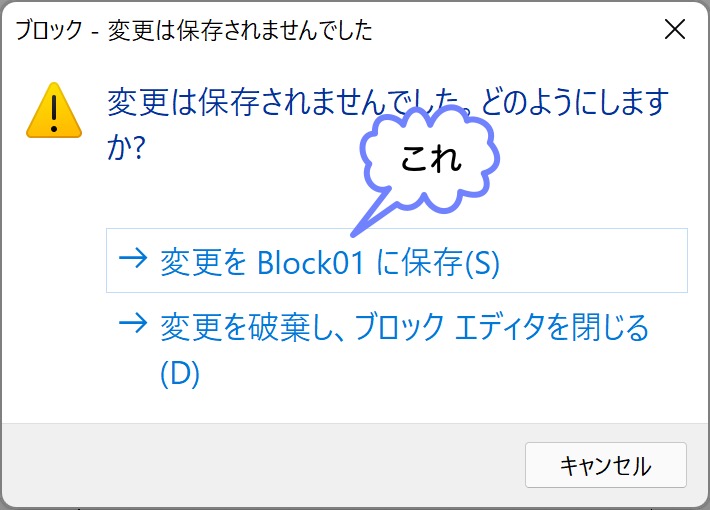

• 変更を 〇〇 に保存 をクリックします。


これで、ブロックが分解できる状態になりました。

　

ブロックを分解しないで、ブロックの中の図形を編集する方法

ところで、ブロックを分解したい理由は何でしょうか？

もし、「ひとかたまりになっているのが困るから」というのであれば、分解すれば OK です。

でも、「ブロックの中の図形を修正したいから」というのであれば、分解しなくても修正できます。

手順は以下のとおりです。

• 分解できないブロックをダブルクリックします。
  　
• OK をクリックします。

  　
• すると、ブロック エディタという画面になります。
  この画面で、ブロックの中に含まれる図形を個別に修正することができます。
  例えば、円を 2 つ追加します。

  　
• リボンの右端にある エディタを閉じる をクリックします。

• 　変更を 〇〇 に保存 をクリックします。


これで、ブロックを分解せずに修正できました。

　

他の図形を見ながら、ブロックの中の図形を編集する方法

さっきの方法では、ブロック エディタというものを使用しました。

すると、ブロックの図形しか画面に表示されません。

近くにある図形を見ながら編集したいときは困りますね。

でも、大丈夫です。

AutoCAD には、他の図形も表示されている状態で、ブロックの中の図形を修正する機能もあります。

• 分解したい図形を選択します。

  　
• そして、挿入 タブ ＞ 参照 パネル のスライドアウトにある 参照編集 をクリックします。

  　
• OK をクリックします。

  　
• すると、修正するブロック以外の図形が薄い表示に変わります。

  　
• 例えばここで、ブロックに含まれている図形を移動してみます。
  ブロック以外の図形も見えているので、それを参考に作業が行なえます。

  　
• 変更を保存 をクリックします。

  　
• OK をクリックします。


これで、ブロックのまま中の図形を修正できました。

　

ブロックを分解したときに、文字が変わってしまうときの対処方法

ブロックを分解したときに、文字が変わってしまうことがあります。

こんなときは、Explode Attributes［BURST］コマンドで分解します。

Explode Attributes［BURST］コマンドは、Express Tools タブにあります。

このボタンをクリックして、分解したいブロックを選択して右クリックします。

すると、もとの表示のまま分解されます。

　

まとめ

ブロックを解除するには、分解［EXPLODE］コマンドで、バラバラの図形にできます。

また、分解しなくてもブロック内の図形を修正することもできました。

つまり、どのような目的かによって、分解するか、ブロックのまま修正するかを決めれます。

そのときの状況によって、うまく使い分けてください。
